• Przestarzała infrastruktura teletechniczna – dotychczasowe okablowanie nie spełniało wymagań nowoczesnych systemów diagnostycznych, PACS, telemedycyny i telefonii VoIP.
• Nierównomierne pokrycie Wi-Fi – w wielu budynkach i piętrach szpitala występowały martwe strefy, co utrudniało pracę mobilnego personelu medycznego.
• Brak spójnej dokumentacji – wcześniejsze instalacje wykonywano fragmentarycznie, co powodowało trudności w zarządzaniu.
• Bezpieczeństwo – w środowisku szpitalnym konieczne było zachowanie rygorystycznych norm BHP, oznakowania kabli światłowodowych i zabezpieczenia prac szczególnie niebezpiecznych.

1. Infrastruktura pasywna

• Instalacja sieci strukturalnej klasy EA w oparciu o komponenty U/FTP kat.6A, umożliwiającej transmisję sygnałów do 500 MHz.
• Budowa szkieletu światłowodowego w strukturze gwiazdy – główny punkt dystrybucyjny w serwerowni oraz punkty LDP na wszystkich piętrach, połączone kablem światłowodowym Single Mode OTK 12j.

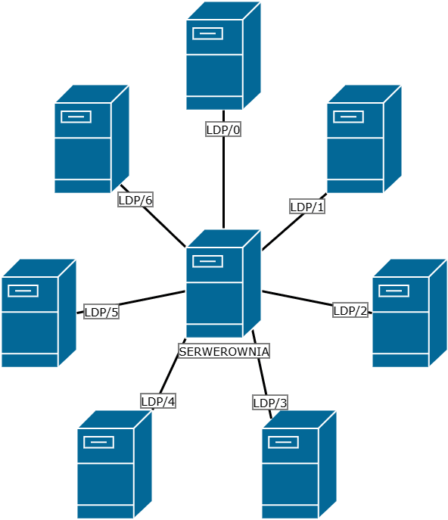

Wizualizacja struktury gwiazdy

• Wykonanie punktów logicznych dla urządzeń Wi-Fi z gniazdami montowanymi pod sufitem podwieszanym.
• Spójne oznakowanie kabli światłowodowych i muf kablowych zgodnie z normami (trwałe, odporne na wilgoć przywieszki).

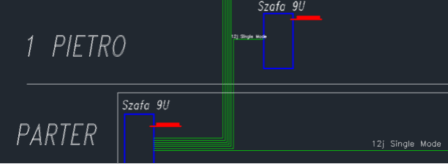

Fragment schematu sieci pionowej pasywnej w jednym z budynków

2. Urządzenia aktywne

• Wdrożenie przełączników FortiSwitch-148F-POE z obsługą PoE+ i centralnym zarządzaniem poprzez FortiGate oraz FortiManager.
• Redundantne uplinki światłowodowe z wkładkami SFP+ (jednomodowe i wielomodowe).
• Segmentacja sieci (VLAN) – oddzielne sieci dla personelu medycznego, systemów diagnostycznych, gości i urządzeń IoT.

FortiSwitch-148F-POE

[Źródło grafiki]

3. Sieć bezprzewodowa (Wi-Fi)

• Predictive Site Survey – na podstawie rzutów budynków wykonano symulację pokrycia sygnałem, a następnie rozmieszczono punkty dostępowe.
• Heatmapy przygotowano dla każdego budynku i pięter wskazanych przez klienta optymalizując liczbę i lokalizację AP.
• Zastosowano FortiAP-221E (wewnętrzne) oraz FortiAP-234F (zewnętrzne) z obsługą najnowszych standardów Wi-Fi (802.11ac/ax, MU-MIMO, BLE).
• Gwarancja i wsparcie FortiCare Premium zapewniające niezawodność w środowisku krytycznym.

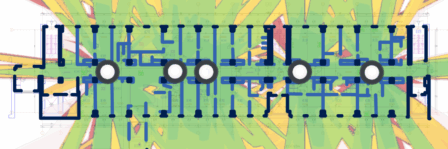

Przykład heatmapy WiFi 2,4 GHz

• Kompletna dokumentacja projektowa dla wszystkich budynków szpitalnych.
• Spójna sieć pasywna i aktywna zgodna z normami, z pełnym oznakowaniem i certyfikacją okablowania. Wraz z przeprowadzonymi pomiarami elektrycznymi, radiowymi i reflektometrycznymi.
• Jednolite pokrycie Wi-Fi umożliwiające mobilny dostęp personelu do systemów medycznych w każdym miejscu szpitala.
• Bezpieczne środowisko pracy – wdrożenie zasad BHP i uziemienia ODF, zgodnie z wymaganiami dla instalacji optotelekomunikacyjnych.
• Skalowalność – infrastruktura gotowa na rozbudowę o kolejne systemy i aplikacje telemedyczne.
• Szkolenie personelu IT – umożliwiające zarządzanie i administrowanie urządzeniami Fortinet.

„Firma ICT Future wykazała się wysoką jakością Świadczonych usług, profesjonalizmem i rzetelnością w realizacji powierzonych zadań. Wdrożone rozwiązania Fortinet, w tym integracja z systemem FortiGate, potwierdzają kompetencje firmy w zakresie realizacji projektów opartych na zaawansowanych technologiach IT.

Na podstawie powyższego z pełnym przekonaniem rekomendujemy firmę ICT Future jako rzetelnego partnera do realizacji projektów z zakresu nowoczesnych rozwiązań sieciowych.”

— P.O. Dyrektora Szpitala Joanna Misztal Dadacz, Kierownik Działu Informatyki Tomasz Nowak

[Źródło]

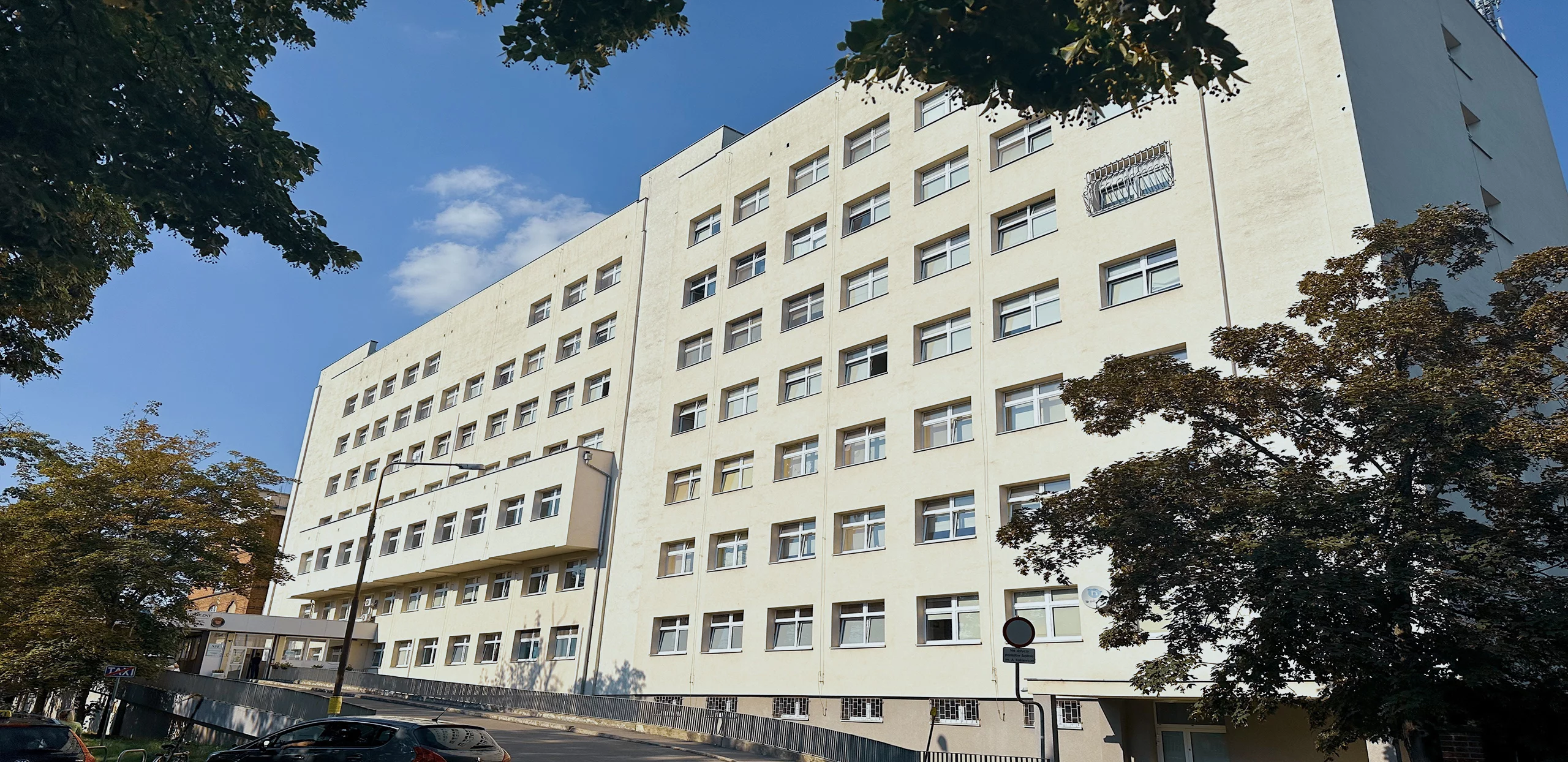

Kompleksowa modernizacja infrastruktury w Szpitalu Specjalistycznym im. A. Falkiewicza we Wrocławiu – obejmująca sieci światłowodowe, miedziane, urządzenia aktywne oraz planowanie sieci bezprzewodowej Predictive Site Survey – zapewniła placówce spójną, bezpieczną i skalowalną infrastrukturę IT. Dzięki temu szpital może rozwijać usługi cyfrowe i medyczne, jednocześnie gwarantując najwyższą jakość obsługi pacjentów.
